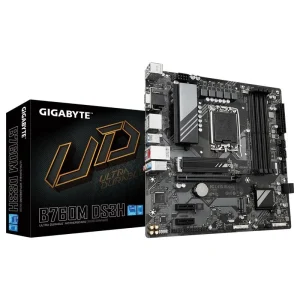

مادربرد گیگابایت B760M DS3H rev.1.0 DDR5

اگر به دنبال یک مادربرد Micro-ATX برای ساخت سیستمی مبتنی بر پردازنده‌های سوکت LGA 1700 و حافظه DDR5 هستید، خرید مادربرد گیگابایت B760M DS3H می‌تواند انتخابی متناسب با این پلتفرم باشد. این مدل با چیپست Intel B760، چهار اسلات رم، دو کانکتور M.2 و مجموعه‌ای از خروجی‌های تصویر و درگاه‌های توسعه، پایه‌ای کاربردی برای یک سیستم دسکتاپ امروزی فراهم می‌کند. پشتیبانی از پردازنده‌های نسل 12، 13 و 14 اینتل در کنار Pentium Gold و Celeron، دامنه انتخاب مناسبی برای ساخت یا ارتقای سیستم ایجاد می‌کند.

بررسی و معرفی مادربرد گیگابایت B760M DS3H

مادربرد Gigabyte B760M DS3H rev.1.0 DDR5 در فرم فاکتور Micro-ATX ساخته شده و ابعاد آن 24.4×24.4 سانتی‌متر است. این ابعاد، امکان استفاده از آن را در کیس‌هایی که از مادربردهای Micro-ATX پشتیبانی می‌کنند فراهم می‌کند؛ البته فضای داخلی کیس و چیدمان سایر قطعات باید پیش از خرید بررسی شود. چیپست Intel B760 و سوکت LGA 1700، این برد را در گروه محصولات سازگار با پردازنده‌های مشخص‌شده اینتل قرار می‌دهد.

در بخش حافظه، چهار اسلات DDR5 در اختیار کاربر قرار گرفته است. پشتیبانی از پیکربندی دوکاناله و حداکثر ظرفیت 256 گیگابایت، دست کاربر را برای انتخاب ظرفیت رم باز می‌گذارد. این مادربرد از پروفایل XMP پشتیبانی می‌کند و فرکانس‌های پایه 4400، 4800، 5200 و 5600 مگاهرتز را پوشش می‌دهد. در حالت اورکلاک نیز فرکانس‌های 5800 تا 7600 مگاهرتز، مطابق مشخصات محصول، پشتیبانی می‌شوند.

مشخصات و امکانات اصلی

پردازنده و حافظه DDR5

سوکت پردازنده این مدل LGA 1700 است و از پردازنده‌های نسل 12، 13 و 14 اینتل، Pentium Gold و Celeron پشتیبانی می‌کند. نوع حافظه قابل استفاده DDR5 است و چهار اسلات رم با آرایش دوکاناله در اختیار سیستم قرار دارد. پشتیبانی هم‌زمان از حافظه‌های ECC و Non-ECC، انعطاف بیشتری در انتخاب ماژول‌های سازگار ایجاد می‌کند؛ با این حال، انتخاب نهایی رم باید با توجه به مشخصات دقیق پردازنده و فهرست سازگاری مادربرد انجام شود.

فضای ذخیره‌سازی و قابلیت RAID

دو کانکتور M.2 برای نصب حافظه‌های سازگار و چهار کانکتور SATA در این مادربرد تعبیه شده است. همچنین پشتیبانی از RAID در حالت‌های 0، 1، 5 و 10 ارائه می‌شود. RAID بسته به نوع آرایش، می‌تواند برای افزایش کارایی، افزونگی یا ترکیبی از این اهداف استفاده شود؛ اما راه‌اندازی آن به درایوهای مناسب، پیکربندی صحیح و آگاهی از ریسک‌های مربوط به داده نیاز دارد. RAID جایگزین نسخه پشتیبان مستقل نیست.

درگاه‌های توسعه و خروجی تصویر

این مدل سه درگاه PCIe 4.0/3.0 x16 دارد. جزئیات کارت توسعه، فضای آزاد داخل کیس و ابعاد کارت‌های مورد استفاده باید هنگام انتخاب قطعات دیگر بررسی شود. در بخش خروجی تصویر، یک پورت HDMI و دو پورت DisplayPort در نظر گرفته شده است. حداکثر وضوح اعلام‌شده برای HDMI و DisplayPort برابر با 4K در نرخ نوسازی 60 هرتز است. خروجی D-Sub نیز وضوح 1920×1200 پیکسل در 60 هرتز را پشتیبانی می‌کند. استفاده از خروجی‌های تصویر مادربرد به قابلیت گرافیکی پردازنده نصب‌شده وابسته است.

صدا، اتصالات و امکانات مدیریتی

پردازش صدای این مادربرد بر عهده Realtek Audio Codec است و کانال‌های صوتی 2، 4، 5.1 و 7.1 را پشتیبانی می‌کند. سه جک 3.5 میلی‌متری برای اتصال تجهیزات صوتی روی برد وجود دارد. در بخش اتصال تجهیزات قدیمی‌تر نیز یک پورت PS/2 مشترک برای موس و کیبورد در نظر گرفته شده است.

درگاه‌های USB شامل سه عدد USB 3.2 Gen 1 و یک عدد USB 3.2 Gen 2 است. این ترکیب برای اتصال تجهیزات جانبی و حافظه‌های خارجی سازگار کاربرد دارد. مادربرد از Wi-Fi و Bluetooth داخلی برخوردار نیست؛ بنابراین برای ارتباط بی‌سیم باید از تجهیزات جداگانه استفاده شود.

قابلیت Q-Flash Plus امکان مدیریت فرایند به‌روزرسانی BIOS را مطابق سازوکار پشتیبانی‌شده توسط محصول فراهم می‌کند. وجود هدر Clear CMOS، کلید RESET، هدر فن CPU و BIOS یک عدد 128 مگابیتی با پشتیبانی از AMI UEFI نیز از امکانات مدیریتی و تنظیمی این مدل هستند. کانکتورهای برق شامل یک کانکتور اصلی 24 پین و یک کانکتور ATX 12V هشت پین است.

سازگاری و نکات قبل از خرید مادربرد گیگابایت B760M DS3H

پیش از خرید مادربرد گیگابایت B760M DS3H، نخست باید از سازگاری پردازنده با سوکت LGA 1700 و فهرست نسل‌های پشتیبانی‌شده مطمئن شوید. این محصول برای حافظه DDR5 طراحی شده است؛ در نتیجه ماژول‌های DDR4 با آن قابل استفاده نیستند. هنگام انتخاب رم، تعداد ماژول‌ها، ظرفیت هر ماژول و فرکانس موردنظر را با محدودیت‌های سیستم و مشخصات رسمی حافظه تطبیق دهید. فعال‌سازی پروفایل XMP نیز باید پس از اطمینان از سازگاری کیت حافظه و پایداری سیستم انجام شود.

ابعاد 24.4×24.4 سانتی‌متر را با پشتیبانی کیس از فرم فاکتور Micro-ATX مقایسه کنید. همچنین بهتر است پیش از نصب، تعداد تجهیزات SATA، حافظه‌های M.2 و کارت‌های توسعه خود را مشخص کنید تا فضای اسلات‌ها و مسیر کابل‌کشی با نیازهای شما هماهنگ باشد. اگر به اتصال بی‌سیم نیاز دارید، نبود Wi-Fi و Bluetooth داخلی را در برنامه خرید خود لحاظ کنید.

برای استفاده از خروجی HDMI، DisplayPort یا D-Sub، پردازنده و پیکربندی سیستم باید امکان ارائه خروجی تصویر را داشته باشد. رزولوشن 4K در 60 هرتز برای HDMI و DisplayPort در مشخصات این برد اعلام شده است، اما نوع کابل، نمایشگر و قابلیت گرافیکی پردازنده نیز در نتیجه نهایی نقش دارند.

مناسب چه کاربرانی است؟

این مادربرد برای کاربرانی مناسب است که قصد دارند یک سیستم مبتنی بر پردازنده‌های اینتل با سوکت LGA 1700 و حافظه DDR5 سرهم کنند و به چهار اسلات رم، دو جایگاه M.2 و چند درگاه توسعه نیاز دارند. پشتیبانی از حداکثر 256 گیگابایت رم، آن را برای سیستم‌هایی با نیاز حافظه قابل ارتقا مناسب می‌کند. وجود خروجی‌های متنوع تصویر نیز برای کاربرانی که از قابلیت گرافیکی پردازنده سازگار استفاده می‌کنند، کاربردی است.

همچنین این مدل برای افرادی که امکاناتی مانند XMP، RAID، Q-Flash Plus و پشتیبانی از هر دو نوع حافظه ECC و Non-ECC را در یک برد Micro-ATX می‌خواهند، قابل بررسی است. در مقابل، کاربرانی که Wi-Fi یا Bluetooth داخلی، پشتیبانی از DDR4 یا امکاناتی خارج از مشخصات اعلام‌شده نیاز دارند، باید گزینه‌های دیگری را بررسی کنند.

مزایای مادربرد گیگابایت B760M DS3H

• چیپست Intel B760 و سوکت LGA 1700 با پشتیبانی از پردازنده‌های نسل 12، 13 و 14 اینتل، Pentium Gold و Celeron
• چهار اسلات DDR5 با پیکربندی دوکاناله و پشتیبانی تا 256 گیگابایت
• پشتیبانی از پروفایل حافظه XMP و فرکانس‌های اعلام‌شده تا 7600 مگاهرتز در حالت اورکلاک
• دو کانکتور M.2، چهار کانکتور SATA و پشتیبانی از RAID در حالت‌های 0، 1، 5 و 10
• سه درگاه PCIe 4.0/3.0 x16 و خروجی‌های HDMI، DisplayPort و D-Sub
• پشتیبانی از Q-Flash Plus، Clear CMOS و کلید RESET
• گارانتی 36 ماهه آواژنگ

محدودیت‌ها و نکات قابل توجه

• این مادربرد Wi-Fi و Bluetooth داخلی ندارد و برای اتصال بی‌سیم به تجهیزات جداگانه نیاز است.
• تنها حافظه‌های DDR5 با این مدل سازگار هستند و ماژول‌های DDR4 قابل استفاده نیستند.
• برای بهره‌گیری از خروجی‌های تصویر، قابلیت گرافیکی پردازنده نصب‌شده باید با نیاز کاربر هماهنگ باشد.
• فعال‌سازی فرکانس‌های بالاتر حافظه به حالت اورکلاک، سازگاری ماژول‌ها و تنظیمات BIOS وابسته است.
• پیش از نصب، سازگاری کیس، پردازنده، خنک‌کننده، رم و تجهیزات ذخیره‌سازی را به‌صورت جداگانه بررسی کنید.

جمع‌بندی و ارزش خرید

مادربرد گیگابایت B760M DS3H rev.1.0 DDR5 مجموعه‌ای متعادل از امکانات اصلی پلتفرم LGA 1700 را در فرم فاکتور Micro-ATX ارائه می‌دهد. چهار اسلات DDR5، ظرفیت قابل پشتیبانی 256 گیگابایت، دو کانکتور M.2، چهار SATA، پشتیبانی از RAID و خروجی‌های متنوع تصویر، مهم‌ترین نقاط اتکای آن هستند. خرید مادربرد گیگابایت B760M DS3H برای کاربری منطقی است که به Wi-Fi یا Bluetooth داخلی نیاز ندارد و قصد دارد سیستم خود را بر پایه پردازنده سازگار اینتل و حافظه DDR5 بسازد. وجود Q-Flash Plus، XMP و گارانتی 36 ماهه آواژنگ نیز به تجربه نصب و استفاده اطمینان بیشتری می‌دهد.

سؤالات متداول درباره این محصول

مادربرد گیگابایت B760M DS3H از چه پردازنده‌هایی پشتیبانی می‌کند؟

این مدل دارای سوکت LGA 1700 است و از پردازنده‌های نسل 12، 13 و 14 اینتل، همچنین پردازنده‌های Pentium Gold و Celeron پشتیبانی می‌کند.

حداکثر ظرفیت و نوع رم قابل استفاده در این مادربرد چیست؟

مادربرد از حافظه DDR5 در چهار اسلات و پیکربندی دوکاناله پشتیبانی می‌کند و حداکثر ظرفیت اعلام‌شده آن 256 گیگابایت است.

آیا این مادربرد Wi-Fi و Bluetooth داخلی دارد؟

خیر. این مدل فاقد Wi-Fi و Bluetooth داخلی است و برای ارتباط بی‌سیم باید از کارت توسعه یا دانگل جداگانه استفاده شود.

مادربرد B760M DS3H چند جایگاه M.2 و SATA دارد؟

این مادربرد دو کانکتور M.2 و چهار کانکتور SATA دارد و از RAID در حالت‌های 0، 1، 5 و 10 پشتیبانی می‌کند.

آیا امکان استفاده از خروجی 4K با این مادربرد وجود دارد؟

بله، حداکثر وضوح اعلام‌شده برای خروجی HDMI و هر دو DisplayPort برابر با 4K در 60 هرتز است. استفاده عملی از خروجی تصویر به قابلیت گرافیکی پردازنده و تجهیزات متصل نیز وابسته است.

گارانتی این محصول چیست و چه قابلیت‌هایی برای BIOS دارد؟

این محصول با گارانتی 36 ماهه آواژنگ عرضه می‌شود. BIOS آن یک تراشه 128 مگابیتی دارد، از AMI UEFI پشتیبانی می‌کند و قابلیت Q-Flash Plus نیز برای آن اعلام شده است.
