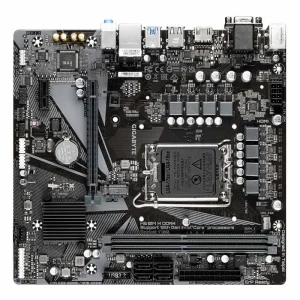

مادربرد گیگابایت H610M H rev.1.0 DDR4

اگر به دنبال یک مادربرد Micro-ATX برای استفاده از پردازنده‌های سوکت LGA 1700 و حافظه DDR4 هستید، خرید مادربرد گیگابایت H610M H rev.1.0 DDR4 می‌تواند مبنای مناسبی برای یک سیستم سازگار با پردازنده‌های نسل دوازدهم، سیزدهم و چهاردهم Intel باشد. این مدل با چیپست Intel H610، دو اسلات رم، یک اسلات توسعه PCI Express x16 و مجموعه‌ای از درگاه‌های داخلی و خارجی، برای سیستم‌هایی طراحی شده است که به امکانات پایه و قابل اتکا در یک ابعاد جمع‌وجور نیاز دارند.

فرم فاکتور Micro-ATX با ابعاد ۲۱۵ در ۲۳۰ میلی‌متر، دست سازنده سیستم را برای استفاده در کیس‌های سازگار با این استاندارد باز می‌گذارد. پیش از انتخاب کیس، باید پشتیبانی آن از مادربرد Micro-ATX و فضای کافی برای نصب کارت توسعه و تجهیزات ذخیره‌سازی بررسی شود.

بررسی و معرفی محصول

مادربرد Gigabyte H610M H rev.1.0 DDR4 بر پایه پلتفرم Intel ساخته شده و سوکت پردازنده آن LGA 1700 است. بر اساس مشخصات این محصول، امکان استفاده از پردازنده‌های Intel Core نسل ۱۲، ۱۳ و ۱۴ و همچنین پردازنده‌های Pentium Gold و Celeron وجود دارد. چیپست Intel H610 مجموعه‌ای از قابلیت‌های ارتباطی و توسعه مورد نیاز برای یک سیستم روزمره، اداری، خانگی یا کاری را در اختیار قرار می‌دهد.

این مادربرد با حافظه‌های DDR4 کار می‌کند و از پیکربندی دوکاناله پشتیبانی دارد. دو اسلات رم روی برد تعبیه شده و حداکثر ظرفیت حافظه قابل پشتیبانی ۶۴ گیگابایت است. فرکانس‌های پایه اعلام‌شده برای حافظه شامل ۲۱۳۳، ۲۴۰۰، ۲۶۶۶، ۲۹۳۳، ۳۰۰۰ و ۳۲۰۰ مگاهرتز است. پشتیبانی از پروفایل XMP نیز برای استفاده آسان‌تر از تنظیمات حافظه سازگار در نظر گرفته شده است.

خرید مادربرد گیگابایت H610M H rev.1.0 DDR4؛ مشخصات و امکانات اصلی

سوکت پردازنده و حافظه

• سوکت پردازنده: LGA 1700
• چیپست: Intel H610
• پردازنده‌های قابل پشتیبانی: Intel Core نسل ۱۲، ۱۳ و ۱۴، Pentium Gold و Celeron
• نوع حافظه: DDR4
• تعداد اسلات رم: ۲ عدد
• حداکثر ظرفیت رم: ۶۴ گیگابایت
• آرایش حافظه: دوکاناله
• پروفایل حافظه: پشتیبانی از XMP

اسلات‌های توسعه و ذخیره‌سازی

برای افزودن کارت گرافیک یا دیگر تجهیزات توسعه، یک اسلات PCI Express x16 نسل چهارم در اختیار کاربر قرار دارد. همچنین یک اسلات PCI Express x1 نسل سوم برای نصب تجهیزات سازگار مانند برخی کارت‌های توسعه شبکه، صدا یا دیگر ابزارهای جانبی قابل استفاده است. انتخاب کارت توسعه باید با توجه به ابعاد کیس، فضای اطراف اسلات‌ها و نیاز واقعی سیستم انجام شود.

در بخش ذخیره‌سازی، یک کانکتور M.2 Socket 3 و چهار کانکتور SATA 3.0 وجود دارد. این ترکیب، امکان استفاده هم‌زمان از یک تجهیز M.2 و چند درایو SATA را فراهم می‌کند؛ بااین‌حال نوع دقیق حافظه سازگار با کانکتور M.2 و اشتراک احتمالی مسیرها باید پیش از نصب، از دفترچه محصول بررسی شود. درایوهای SATA نیز از طریق چهار کانکتور داخلی به مادربرد متصل می‌شوند.

درگاه‌های تصویر و ارتباطی

در پنل پشتی، خروجی HDMI 2.1 و خروجی D-Sub قرار دارد. تراشه گرافیک اعلام‌شده برای این مدل Intel HD Graphics است؛ استفاده از خروجی‌های تصویر به پشتیبانی پردازنده نصب‌شده و وجود گرافیک مجتمع در آن وابسته خواهد بود. این مادربرد خروجی DisplayPort ندارد، بنابراین اگر نمایشگر شما فقط به DisplayPort مجهز است، باید راهکار اتصال مناسب را پیش از خرید در نظر بگیرید.

• یک پورت LAN
• دو پورت PS/2 مجزا برای موس و کیبورد
• چهار پورت USB 2.0
• دو پورت USB 3.2 Gen 1
• سه جک صوتی ۳.۵ میلی‌متری

این مدل به Wi-Fi و Bluetooth داخلی مجهز نیست. برای اتصال بی‌سیم، باید تجهیزات جداگانه و سازگار تهیه شود. شبکه کابلی از طریق پورت LAN انجام می‌شود و نوع و سرعت آن در اطلاعات این محصول مشخص نشده است؛ بنابراین از نسبت دادن سرعت مشخص به این درگاه خودداری می‌شود.

صدا، فن و قابلیت‌های مدیریتی

پردازش صوتی بر عهده Realtek Audio Codec است و مادربرد از کانال‌های صوتی ۲، ۴، ۵.۱ و ۷.۱ پشتیبانی می‌کند. سه جک ۳.۵ میلی‌متری برای اتصال تجهیزات صوتی در نظر گرفته شده، اما خروجی صدای دیجیتال S/PDIF روی این مدل وجود ندارد.

برای مدیریت خنک‌سازی، یک هدر فن CPU و دو هدر فن سیستم روی برد قرار گرفته است. یک هدر RGB LED strip نیز برای اتصال نوار LED سازگار وجود دارد. این موارد به کاربر اجازه می‌دهند چیدمان پایه خنک‌کننده و نورپردازی را مدیریت کند، اما نوع دقیق کنترل و سازگاری تجهیزات جانبی باید با دفترچه مادربرد و مشخصات خود قطعه تطبیق داده شود. جامپر Clear CMOS نیز برای بازنشانی تنظیمات بایوس در نظر گرفته شده است.

بایوس و نرم‌افزار

بایوس این مادربرد از نوع AMI UEFI بوده و یک حافظه فلش ۲۵۶ مگابیتی دارد. پشتیبانی از استانداردهایی مانند PnP 1.0a، DMI 2.7، WfM 2.0، SM BIOS 2.7 و ACPI 5.0 در مشخصات محصول ثبت شده است. قابلیت‌های APP Center و Xpress Install نیز پشتیبانی می‌شوند و می‌توانند برای مدیریت برخی ابزارهای نرم‌افزاری و نصب درایورها مورد استفاده قرار گیرند.

سازگاری و نکات قبل از خرید

مهم‌ترین نکته در انتخاب این محصول، سازگاری پردازنده با سوکت LGA 1700 و فهرست پردازنده‌های پشتیبانی‌شده است. نسل پردازنده، مدل دقیق CPU و نسخه بایوس را پیش از مونتاژ بررسی کنید. اگر قصد استفاده از گرافیک مجتمع را دارید، پردازنده نیز باید از گرافیک داخلی پشتیبانی کند؛ در غیر این صورت، برای دریافت تصویر به کارت گرافیک مجزا نیاز خواهید داشت.

در انتخاب رم، ماژول‌های DDR4 را تهیه کنید و ظرفیت نهایی را در سقف ۶۴ گیگابایت نگه دارید. استفاده از دو ماژول سازگار می‌تواند برای بهره‌گیری از پیکربندی دوکاناله مناسب باشد. فرکانس عملی حافظه به پردازنده، تنظیمات بایوس و مشخصات خود ماژول‌ها وابسته است؛ بنابراین درج فرکانس اسمی رم به‌تنهایی تضمین‌کننده عملکرد آن در هر شرایطی نیست.

برای برق‌رسانی، یک کانکتور اصلی ۲۴ پین ATX و یک کانکتور ۸ پین ATX پردازنده روی مادربرد وجود دارد. پاور باید این اتصالات را داشته باشد و توان آن نیز با پردازنده، کارت گرافیک و درایوهای انتخابی هماهنگ شود. همچنین نبود Wi-Fi، Bluetooth، DisplayPort و S/PDIF را در برنامه‌ریزی سیستم در نظر بگیرید.

سیستم‌عامل‌های Windows 10 64-bit و Windows 11 64-bit در مشخصات سازگاری این محصول ذکر شده‌اند. برای نصب بدون مشکل، استفاده از درایورهای متناسب با سیستم‌عامل و بررسی نسخه‌های منتشرشده توسط سازنده توصیه می‌شود.

مناسب چه کاربرانی است؟

این محصول برای کاربرانی مناسب است که قصد دارند یک سیستم مبتنی بر پردازنده‌های Intel سازگار با LGA 1700 را با حافظه DDR4 راه‌اندازی کنند و به فرم فاکتور Micro-ATX نیاز دارند. سیستم‌های خانگی، اداری، آموزشی، حسابداری، وب‌گردی، کاربری چندرسانه‌ای و بسیاری از کارهای عمومی می‌توانند از ترکیب امکانات آن استفاده کنند.

وجود اسلات PCIe x16 نسل چهارم، امکان افزودن کارت گرافیک مجزا را فراهم می‌کند؛ البته انتخاب کارت باید با توجه به توان پاور، ابعاد کیس و نیاز نرم‌افزاری انجام شود. این مادربرد برای کاربری‌هایی که به تعداد زیادی اسلات توسعه، ارتباط بی‌سیم داخلی یا خروجی‌های حرفه‌ای تصویر و صدای دیجیتال نیاز دارند، انتخاب کاملی محسوب نمی‌شود.

مزایا

• سوکت LGA 1700 با پشتیبانی از پردازنده‌های Intel نسل ۱۲، ۱۳ و ۱۴ و مدل‌های Pentium Gold و Celeron
• پشتیبانی از حافظه DDR4 با دو اسلات، ظرفیت نهایی ۶۴ گیگابایت و آرایش دوکاناله
• وجود یک اسلات PCIe x16 نسل چهارم برای کارت توسعه اصلی
• ترکیب یک کانکتور M.2 و چهار کانکتور SATA 3.0 برای ساخت فضای ذخیره‌سازی متنوع
• مجهز به HDMI 2.1، D-Sub، پورت LAN و شش درگاه USB خارجی از دو نوع
• ابعاد Micro-ATX و پشتیبانی از XMP، APP Center و Xpress Install
• ارائه با گارانتی ۳۶ ماهه آواژنگ

محدودیت‌ها و نکات قابل توجه

• تنها دو اسلات رم روی مادربرد وجود دارد؛ بنابراین ارتقای آینده باید با توجه به ظرفیت همین دو اسلات برنامه‌ریزی شود.
• این مدل Wi-Fi و Bluetooth داخلی ندارد و برای ارتباط بی‌سیم به تجهیزات جداگانه نیاز است.
• خروجی DisplayPort و خروجی صوتی S/PDIF در مشخصات محصول وجود ندارد.
• تعداد اسلات‌های توسعه محدود به یک PCIe x16 و یک PCIe x1 است.
• برای استفاده از خروجی‌های تصویر مادربرد، قابلیت گرافیک مجتمع پردازنده نصب‌شده باید بررسی شود.
• سازگاری دقیق پردازنده و نسخه بایوس را پیش از مونتاژ نهایی کنترل کنید.

جمع‌بندی و ارزش خرید

در مجموع، خرید مادربرد گیگابایت H610M H rev.1.0 DDR4 برای ساخت سیستمی جمع‌وجور بر پایه پردازنده‌های LGA 1700 و رم DDR4، زمانی منطقی است که امکانات مورد نیاز شما در محدوده دو اسلات حافظه، یک مسیر اصلی PCIe، ذخیره‌سازی M.2 و SATA و شبکه کابلی قرار داشته باشد. پشتیبانی از نسل‌های مختلف پردازنده Intel، خروجی‌های HDMI و D-Sub، درگاه‌های USB کاربردی و گارانتی ۳۶ ماهه آواژنگ از نکات مهم آن هستند.

در مقابل، نداشتن Wi-Fi، Bluetooth، DisplayPort و S/PDIF و محدود بودن تعداد اسلات‌های توسعه باید پیش از تصمیم‌گیری بررسی شود. اگر این محدودیت‌ها با نیاز سیستم شما تعارضی ندارند، این مادربرد می‌تواند پایه‌ای منظم و قابل استفاده برای یک رایانه Micro-ATX با حافظه DDR4 باشد. در آرکانوم، پیش از ثبت سفارش برای خرید مادربرد گیگابایت H610M H rev.1.0 DDR4، مشخصات پردازنده، رم، کیس، پاور و خروجی تصویر مورد نیاز خود را با اطلاعات محصول تطبیق دهید.

سؤالات متداول درباره این محصول

مادربرد گیگابایت H610M H rev.1.0 DDR4 از چه پردازنده‌هایی پشتیبانی می‌کند؟

این مدل از پردازنده‌های Intel Core نسل ۱۲، ۱۳ و ۱۴ و همچنین پردازنده‌های Pentium Gold و Celeron با سوکت LGA 1700 پشتیبانی می‌کند. بررسی مدل دقیق پردازنده و نسخه بایوس پیش از نصب توصیه می‌شود.

حداکثر مقدار رم قابل نصب روی این مادربرد چقدر است؟

حداکثر حافظه قابل پشتیبانی ۶۴ گیگابایت است. مادربرد دو اسلات رم DDR4 دارد و از پیکربندی دوکاناله و پروفایل XMP پشتیبانی می‌کند.

آیا این مادربرد Wi-Fi و Bluetooth داخلی دارد؟

خیر. بر اساس مشخصات محصول، Wi-Fi و Bluetooth داخلی ندارد و برای استفاده از ارتباط بی‌سیم باید دانگل یا کارت توسعه جداگانه تهیه شود.

چه درگاه‌هایی برای اتصال نمایشگر روی مادربرد وجود دارد؟

این مادربرد به یک خروجی HDMI 2.1 و یک خروجی D-Sub مجهز است. پورت DisplayPort در مشخصات آن وجود ندارد و استفاده از خروجی‌های مادربرد به پشتیبانی پردازنده از گرافیک مجتمع وابسته است.

آیا امکان نصب حافظه M.2 و چند هارد SATA وجود دارد؟

بله. یک کانکتور M.2 Socket 3 و چهار کانکتور SATA 3.0 روی مادربرد قرار دارد. نوع دقیق حافظه M.2 و جزئیات مسیرهای اتصال را بهتر است در دفترچه محصول بررسی کنید.

فرم فاکتور و ابعاد این مادربرد چیست؟

فرم فاکتور مادربرد Micro-ATX است و ابعاد آن ۲۱۵ در ۲۳۰ میلی‌متر اعلام شده است. کیس انتخابی باید از مادربرد Micro-ATX پشتیبانی کند و فضای کافی برای تجهیزات جانبی داشته باشد.
